华北电力大学2012年电气与电子工程学院电路与系统专业复试笔试题（回忆版）
说明一：1.电路与系统指定参考书《电子技术基础》（康华光）【重点考数字部分】；
《半导体集成电路》（朱正永）【不考工艺，只考4-16章】
2.专业笔试形式：满分100分，10个大题，每题10分。
3.专业笔试名称：电子技术及半导体集成电路。
说明二：1.试卷前5题为半导体集成电路考点，考试的所有图均来自书上的原图，我在此只写出问题题目，
图在书上自己找到相 对应得就行。
一：写出一下四个电路的逻辑函数表达式。
1: P80图4.25（a）;2: P92图5.4 写出O和N的；3：P141图8.11（d）;4：P166图9.2
二：以下图I2L为例说明其工作原理。
P100图6.2
三：说明CMOS反相器中，什么是CMOS静态反相器，CMOS动态反相器，有比逻辑，
无比逻辑。
四：以下图为例，说明CMOS二级运算放大器中每个门及电阻R电容C的作用。
P274图13.30
五：给出个MOS积分电路，说明求解电路的等效电阻Reff，并求电压转移方程。
P293图14.4（b）MOS SC积分器。
六：用逻辑门设计一个实际电路，A B C分别代表整机中的三辆不同的机器，Y为整机运行状态，条件：1：A机必开，
2：若B 开，C必开，3若A开，C也可开；若条件成立，着正常运行；要求用与非门来实现。
七：关于四位二进制计数器的题，给出芯片的功能表，以及芯片的引脚连接图，问1：计数顺序，2：电路为几分频器。
（原图和功能表忘了，考点是将74161计数器常用接法下分别的电路状态转换图及相应为几进制会求就OK了。）
八：考了个555定时器驱动蜂鸣器的电路，555定时器接成多谢振荡器电路，电路功能为按下开关S，断开后蜂鸣器响
一段时 间；问：1：蜂鸣器的频率，2：改变电路中的哪个参数，可使其蜂鸣时间变厂，3：蜂鸣器前，接的电容C的作用。
（具体电路忘了，反正考555定时器3中接法中的一个，只要将其掌握就没问题。）

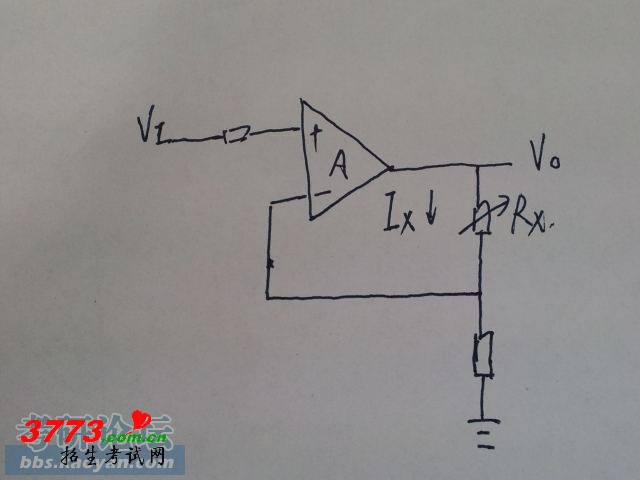

九：考了理想运算放大器电路，Vopp=+-15V，Vi=3V，求1：Ix ;2:若使Ix不变，求Rx的范围。

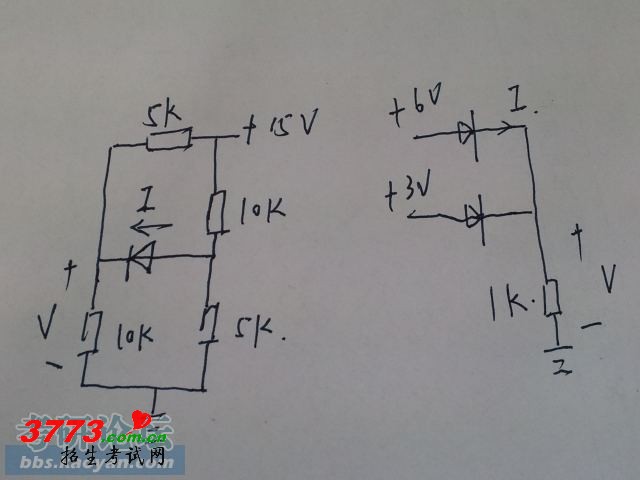

十：理想二极管电路，求V，I。
有什么不对的请赐教，欢迎补充
