（满分：90分； 完卷时间60分钟） 2013.4
考生注意：
1．答题时，考生务必按要求在答题纸规定的位置上作答，在草稿纸，本试卷上答题一律无效；
2．第四大题计算题必须在答题纸的相应位置上写出证明或计算的主要步骤。
一、选择题（共16分）
1．摄氏温标规定，在标准大气压下，冰水混合物的温度为
A -1℃ B -0.5℃ C 0℃ D 1℃
2．光斜射到平面镜上，入射光线与镜面的夹角为30°，反射角为
A 0° B 30° C 60° D 90°
3．今年春晚由宋祖英和席琳·迪翁用中文演唱的《茉莉花》真是珠联璧合，当我们凝神闭目欣赏她们的演唱时，仍然能区分是哪位歌唱家在唱歌，这是因为两者的
A 音色不同 B 音调不同 C 响度不同 D 以上都不是 4． 在太阳系中，月球是
A 类地行星 B 卫星 C 恒星 D 远日行星
5．伽利略是著名的物理学，下列哪些现象或规律是由他发现或提出的
①电流磁效应 ②摆的等时性 ③维持运动不需要力 ④惯性定律
A ①与② B ②与③ C ①与③ D ②与④
6．质量相同的甲、乙两辆小车同时从同一地点同方向出发，沿水平地面做直线运动，它们运动的s-t图像如图1所示，由图像可知
A 运动5秒两车可能相距4.8米
B 两车所受合力大小都是0牛
C 甲车的惯性比乙车大
D 甲车的速度比乙车小。
7．在图2所示电路中，电源电压保持不变。当电键S由断开到闭合后，正确的判断是
A A1和V的示数不变，A2示数变大
B 三个电表的示数都变大
C V和A1的比值变大
D A1和A2的示数差变大
8．如图3所示，有两圆柱形容器底面积之比2:3，装有质量不等的水。将密度为0.6×103千克/米3的木块甲放入Ａ容器中，将物块乙浸没在乙容器的水中，且均不溢出，要求：水对容器底部压强变化量相等，则判断甲、乙的体积关系：
二.填空题(共26分 )
9．一节新干电池的电压为 （1） 伏。家庭电路中电灯与控制它的电键是 （2） 连接的（选填“串联”或“并联”），当电灯发光时，将 （3） 能转化为内能和光能。
10．上海磁悬浮列车是世界第一条商业运营的磁悬浮专线，设计时速430千米/时，如果以此速度匀速行驶0.5小时，则通过的路程是 （4） 千米，以这列磁悬浮列车为参照物，路边的树木是 （5）的（选填“运动”或“静止”），在此过程中，该列车的动能 （6）

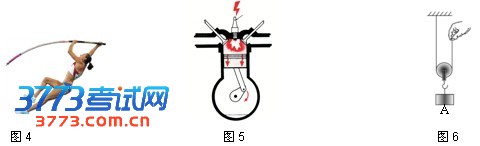

11．撑杆跳高是深受大家喜爱的体育运动项目之一，如图5运动员在撑杆起跳时发现杆变弯曲了，这主要说明力可以 （7） 。运动员在撑杆上升过程中，其质量 （8） 、
重力势能 （9） （后两空均选填“变大”、“不变”或“变小”）。
12．如图5所示，这是内燃机工作时的 （10） 冲程。当活塞下降时，气缸中气体的内能 （11） （选填“减少”或“增加”），在汽车的发动机及发电机线圈中常用水作为冷却剂，这是因为 （12） 。
13．如图6所示，用20牛的拉力F匀速提起物体A，不计摩擦及滑轮重力，A的重力为 （13） 牛。若物体A在10秒内上升4米，此过程中拉力F做的功为 （14） 焦，功率为 （15） 瓦。
14．10秒内通过某导体横截面的电荷量为6库，电流做功功率为1.8瓦，则通过该导体的电流为 （16） 安，
该导体两端的电压为 （17） 伏。当它连接在电压为4.5伏的电源两端，该导体的电阻为 （18） 欧。15．如图7所示，闭合电键S，灯L亮，一段时间后灯L熄灭，电压表示数变大。若电路中只有一处故障，且只发生在灯L或R上。现用一只规格相同且完好的灯L′替换灯L，若灯L′发光，则 （19） （填写故障）。若灯L′不发光，则 （20） （填写故障）

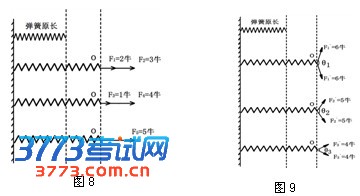

16．为了研究同一直线上两个力的共同作用效果，小明同学分别用大小不同的两个力沿水平方向拉伸同一弹簧到相同位置O点，然后他再用一个弹簧测力计再次将此弹簧拉至O点如图8。接着他用两个不在同一直线上的互成角度的力再次将此弹簧拉到O点，并逐渐减小两力间的夹角如图9。（已知θ1＞θ2＞θ3）请仔细观察实验现象，归纳得出初步结论。
（1）分析比较图9弹簧形变程度和受力情况，可得出初步结论： （21） 。
（2）分析比较图10弹簧形变程度、受力情况及两力夹角大小的关系，可得出初步
结论： （22） 。
三、作图题（共6分）
17．图11中，重为10牛的物体静止在水平面上，用力的图示法画出物体受到的力。
18．根据图12中通电螺线管的S极，标出磁感线方向、小磁针的N极及电源的正、负极。
四、计算题：（共24分）
19．将质量为1千克的水加热，水温从20℃ 升高到70℃。求：水吸收的热量Q吸。
［c水＝4.2×103焦/（千克·℃）］
20．如图13所示，轻质杠杆OA可绕O点转动，杠杆长0.2米，在它的中点B处挂一重30牛的物体G。若在杠杆上A端施加最小的力F，使杠杆在水平位置平衡，则力F的方向？大小为多少牛？
21．如图14所示，一个底面积为2´10-2米2、质量是2千克的柱形容器放在水平桌面中央，容器高0.15米，内盛有0.1米深的水。求:
（1）容器内水的质量。
（2）水对容器底部的压强。
（3）容器对桌面压强。
