三、填空题（本大题共5小题，每小题2分，共10分）
请在每小题的空格中填上正确答案。错填、不填均无分。
16.由于外界条件的变化引起振荡器实际工作频率偏离标称频率的程度称为________。
17.广播接收机的中频频率为465kHz，当收听931kHz电台节目时，听到频率为1kHz的哨叫声，这种干扰现象属于________。
18.调频与调幅相比，最大的优点是________。
19.根据控制信号的不同，反馈控制电路可以分为自动频率控制、锁相环路和________。
20.调频和鉴频属于频谱的________变换。
四、简答题(本大题共3小题，每小题4分，共12分)
21.无线通信中主要包含哪些需要处理的信号?它们各有什么含意?
22．何谓频谱的线性搬移？须采用什么性质的电路实现？
23．简要说明AM调制时功率利用率低的原因。
五、计算题(本大题共5小题，每小题6分，共30分)
24.题24图示高Q电路中，电感的损耗电阻略去不计，L=100μH，C1=C2=200pF，RS=100kΩ，RL=25kΩ，试计算电路的有载品质因数QL。

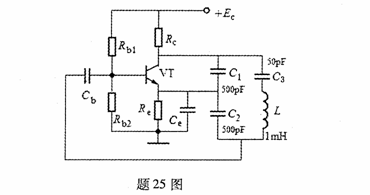

25.指出题25图示电路名称，试计算振荡频率和反馈系数。
26．已知u1(t)=6cos2×105πt+0.9cos2.1×105πt+0.9cos1.9×105πt(V)
u2(t)=0.9cos2.1×105πt+0.9cos1.9×105πt (V)，试求：
（1）u1(t)，u2(t)各属于哪种已调信号；
（2）求出u1(t)的调制度；
（3）它们的频带宽度各为多少？
27.某调频波的载波信号为uc(t)=4cos2π×107t(V)，调制信号uΩ(t)=2cos4π×103t(V)，调频灵敏度kf=4×103rad／s·V
(1)试写出该调频波的数学表达式；
(2)求该调频波在负载RL=1kΩ上消耗的平均功率P。
28.变容二极管调频电路如题28图所示,已知C1(t)=
pF，L=2μH，EQ=6V，调制信号uΩ(t)=0.3cos2π×103t(V)，图中电容C1、C2、C3、C4对交流而言均可视为短路，试计算：
(1)调频波的中心工作频率fc；
(2)调频波的最大频偏Δfm；
(3)调制灵敏度kf。
六、画图与识图题（本大题共3小题，每小题6分，共18分）
29．题29图示为某已调信号的频谱图（设调制信号为余弦形式、载波信号为正弦形式），试求：
（1）这是什么信号的频谱，写出它的数学表达式；
（2）定性绘出该已调信号的波形图。

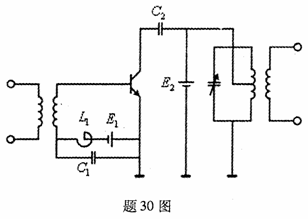

30．试指出题30图所示丙类功放电路中存在的错误，说明其修改方式并绘制出修改后的电路图。

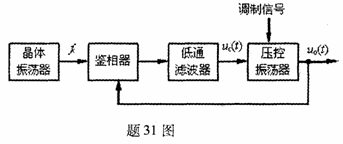

31．电路框图如题31图所示，试问此图可实现何种功能？对低通滤波器有何要求？
