浙江省2010年1月高等教育自学考试
工程图学基础试题
课程代码：06918
一、标注识别(本大题共3小题，每小题4分，共12分)
1.
该图表示的内容为？
2.
该图表示的内容为？
3.
该图表示的内容为？
二、名词解释(本大题共3小题，每小题4分，共12分)
1.电施
2.建筑模数
3.层高
三、绘制如下模型的三面正投影图，尺寸从图中量取(本大题21分)
四、绘制图纸(本大题55分)

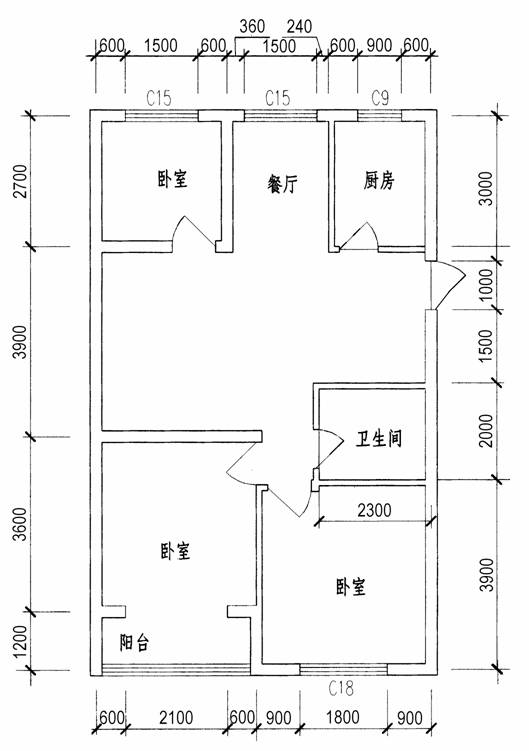

根据提供的简化图纸（下图），按1∶100绘制施工图，墙厚240mm，在所给尺寸的基础上使用规范的尺寸标注，并标出定位轴线。
要求：1.图纸比例准确，线形等级清晰。
2.使用规范的图标和标注。
3.图纸卷面清晰。
