浙江省2010年1月高等教育自学考试
建筑制图试题
课程代码：03823
一、作图题（本大题共8小题，每小题10分，共80分）
1.字母M在平面ABCD上，求M的V面投影。
2.求直线AB与△CDE的交点，并判断可见性。
3.直线AB//CD，间距为L，用换面法求c’d’。
4.求四棱柱截交线的H、W面投影。
5.求圆锥截交线的H、W面投影。
6.求组合体的H面投影。
7.求组合体的正等轴测投影图。

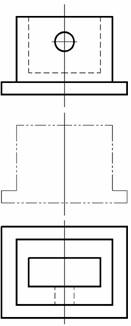

8.将V面投影改为半剖面图。
二、填空题(本大题共13小题，每空1分，共20分)
请在每小题的空格中填上正确答案。错填、不填均无分。
1.A2的图纸幅面尺寸为____________mm。
2.图样中的单点长画线在较小图形中绘制有困难时，可用____________代替。
3.长仿宋体7号字的字高为____________mm。
4.比例宜写在图名的____________，字的基准线应取平。
5.实际尺寸为240mm的线段，用1∶50绘图时，图样上的线段长度为____________mm。
6.半径、直径、____________、____________的尺寸起止符号，一般用箭头表示。
7.绘图时不论选用多大的比例，所标注的尺寸数字均为图形的____________。
8.建筑施工图包括总平面图、____________、____________、____________和____________。
9.相对标高的零点在____________。
10.定位轴线是确定建筑中的基础、____________、____________、____________、屋架等承重构件位置的图线。
11.定位轴线竖直方向从____________的顺序编写，用____________表示。
12.建筑施工图中的平面图通常以____________命名。
13.一楼梯段有10个台阶，踏面宽度为260mm，踏步高度为150mm，标出楼梯平面详图中该楼梯段的尺寸____________。
