二、填空题(本大题共10小题,每小题1分,共10分)
请在每小题的空格中填上正确答案。错填、不填均无分。 21.在CNC系统中,刀具补偿包括________和刀具半径补偿。
22.常见的数控系统,一般都有两种基本插补功能,它们分别是直线插补和________。
23.对于经济型的开环控制中的CNC系统,一般多用________作为驱动元件。
24.在CNC系统中机床控制装置包括________和机床状态检测控制装置两部分。
25.在步进式伺服系统中,输入的进给脉冲数量,经驱动控制线路和步进电动机,可以转换为工作台的________。
26.加在进给伺服电动机轴上的负载有负载转矩和________两种。
27.一般光栅传感器输出信号为四路依次相差90度的正弦信号或________信号。
28.当数控机床沿某一坐标轴进给时,如果系统的开环增益越大,则跟随误差________。
29.数控机床的定位精度主要评定项目有:轴线的定位精度、轴线的重复定位精度及轴的________。
30.所谓_______是指工作台或刀架反向移动时的位移损失,在开环系统中,反向差值反映了它的大小。
三、分析题(本大题共4小题,每小题5分,共20分)31.进给伺服电动机惯量与负载惯量匹配的问题应考虑哪几方面因素?
32.滚珠丝杠螺母副的滚珠循环方式有哪几种?各有何特点?
33.简述光栅位移检测装置的组成以及各部分的作用。
34.简述FANUC15系统中提高加工效率方面有哪些新的功能。

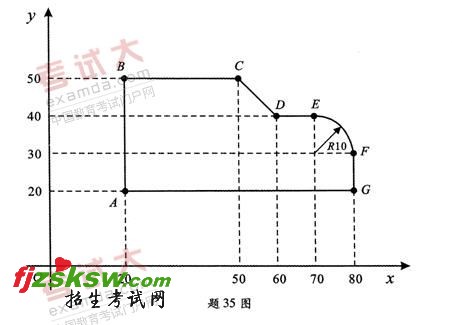

四、编程题(本大题共10分)35.用数控铣床加工如图所示的轮廓ABCDEFGA试按照教材中所学的代码格式编制加工程序。要求:
(1)在给定坐标系下用绝对坐标方式编写加工程序;
(2)坐标原点为起刀点也为刀具终点;
(3)加工路径为A—B—C—D—E—F—G—A;
(4)主轴转速300r/min,进给速度100mm/min,不考虑刀具直径。
五、计算题(本大题共2小题,每小题10分,共20分)
36.AB是第一象限要加工的圆弧,圆弧的圆心在坐标原点(0,0),圆弧起点为A(0,3),终点为B(3,0),若脉冲当量为1,用逐点比较法对该段圆弧进行顺圆插补。试完成下列问题:
(1)求出需要的插补循环数总数;
(2)按下面给定表格形式表述完成插补计算过程,同时把刀具进给位置各点的坐标值求出列入;
(3)画出刀具运动的轨迹图。
插补 循环 |
偏差判别 |
进给 方向 |
偏差计算及刀具运动位置坐标值 |
终点 判别 |
0 |
|
|
|
|
1 |
|
|
|
|
2 |
|
|
|
|
37.某数控机床的静刚度k=80N/μm,机床系统的阻尼比D=0.02,假定激振力的频率ω为50Hz,若要求此时机床的静刚度kd≥64N/μm,请计算机床结构系统的固有频率ω0=?
